HCTool_for_HSC6

HCTool HSC6系列-移动控制器全新版本专用工具使用说明。

HCTool 是苏州禾晟微电子科技开发的用于 HSC6 全系列控制器的专用工具软件。实现 控制器产品的通讯参数适配、在线固件更新，usercode离线下载等。通过使用该工具用户可自由设置控制的CAN通讯波特率，ETHERNET IP 设置，清除用户程序，及时在线更新产品固件。

软件下载

• 软件官网下载地址：http://www.heesn.com/uploads/soft/heesn/HCTool-v2.0.0.zip
• 酷德网HSC6专贴：http://bbs.hicodesys.com/thread-31023-1-1.html
  新增：
  Heesn网盘下载链接 提取码:y27d
  百度网盘下载链接 提取码:anu2


以上方式包含历史版本的下载，最新版本快速下载点击此处：

本站快速下载：
http://www.heesn.com/uploads/soft/heesn/HCTool-v2.0.0.zip

2025-06 v2.0.0 发布
- HCTool正式版发布。
- 替换Hs-Flash工具，Hs-Flash工具停止更新。

Hs-Flash 已停止维护更新，2025年23周之前批次的产品，未进行过渡升级的仍可使用旧版本Hs-Flash_Tool_V3.0.0.rar 下载请至网盘链接获取：

软件安装

• 本工具纯绿色软件，无需安装。
• 软件下载完成后，解压缩到任意目录下。
• 双击图标打开软件。

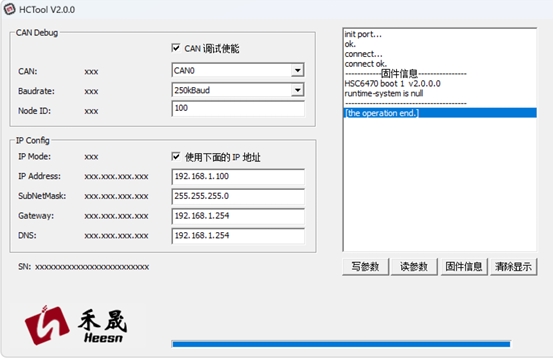

软件主界面

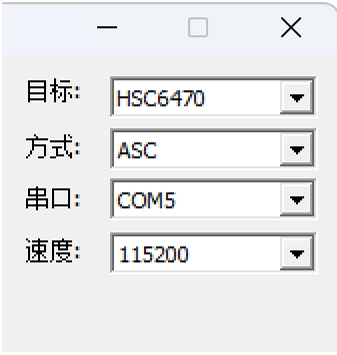

设备连接及通讯设置栏

功能操作栏

操作说明

• 本操作说明以HSC6470主控制器为例。
• 工具支持串口连接。（本例以RS232串口连接方式说明）

1．安装必要的连接工具驱动

usb 转RS232 串口线

安装工具驱动，正确连接RS232通讯线（参考官方手册安装）

2．连接控制器设备

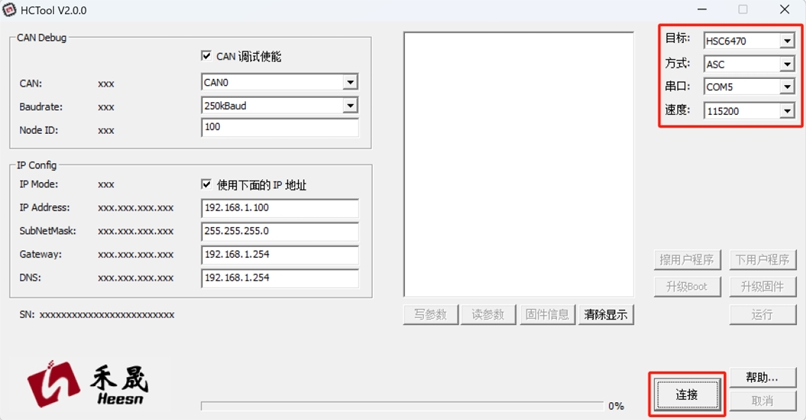

• 选择HSC6系列控制器型号。

• 选择串口号和波特率（115200）点击连接。

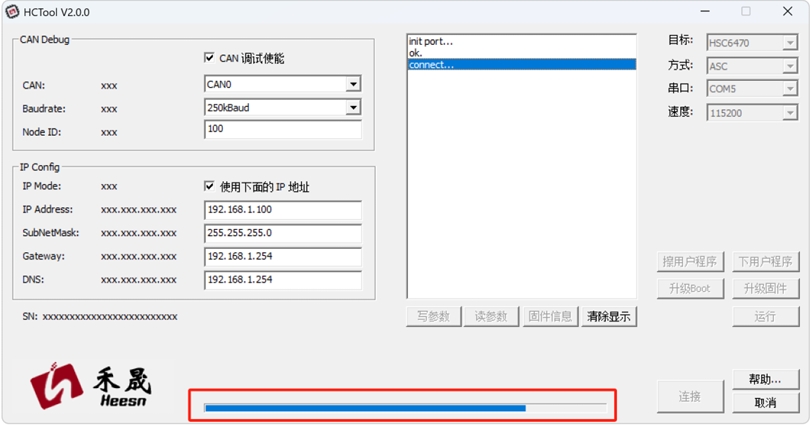

• 进度条闪烁，进入等待设备连接状态。

• 控制器串口线正确连接，并将控制器上电。

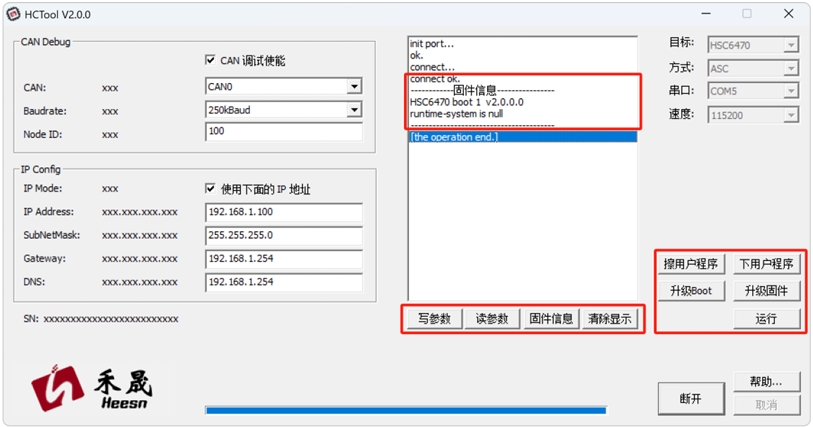

• 软件自动连接控制器，显示连接状态，并使能功能按钮。(无法成功连接，请检查供电及串口通讯线是否正常)

• 控制器串口线正确连接，并将控制器上电。

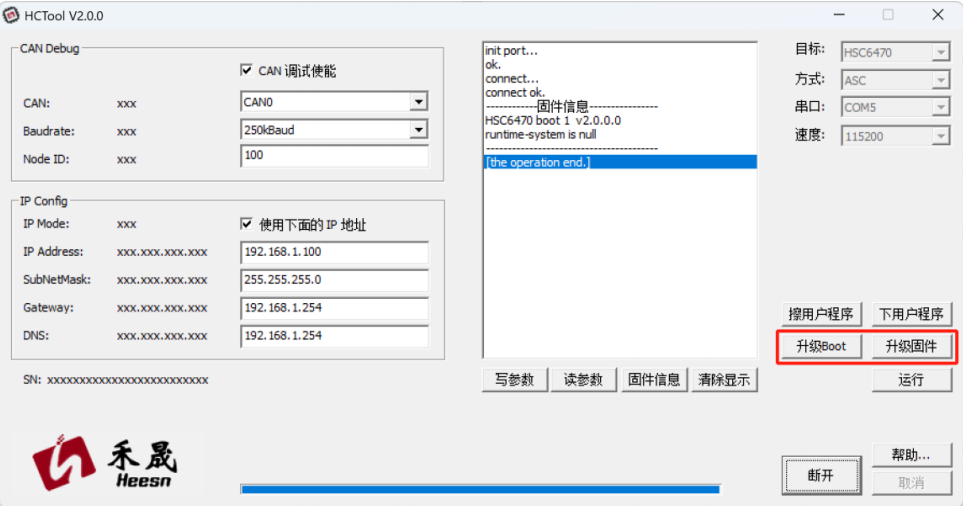

3．BootLoader和固件升级

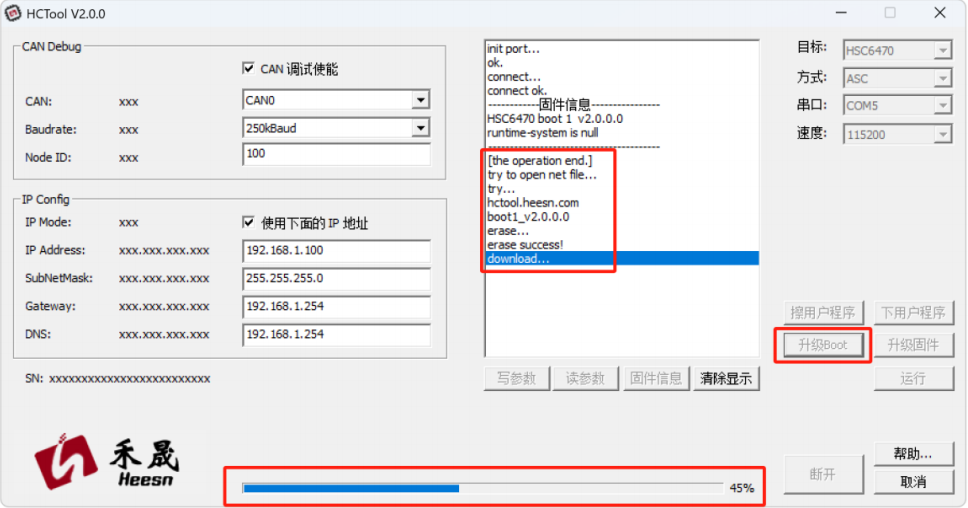

• 点击【升级 Boot】进行 BootLoader 升级，等待进度完成 100%。

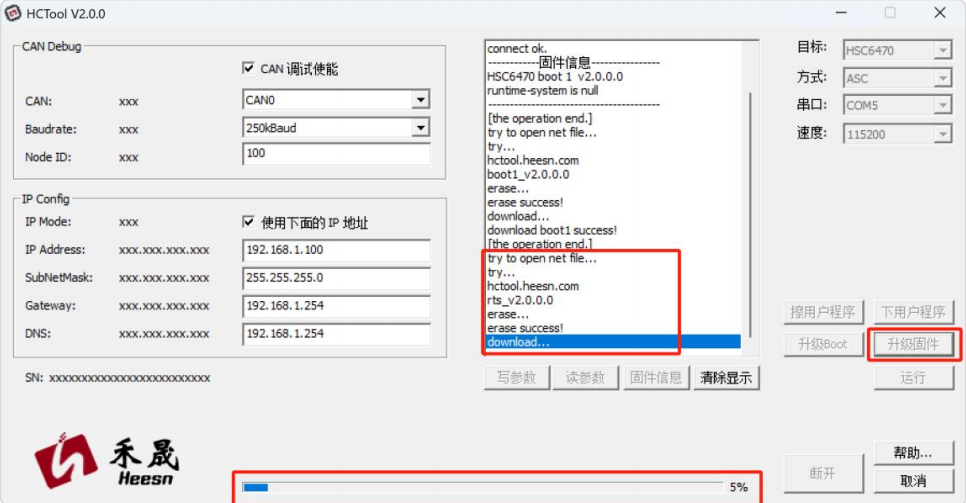

• 点击【升级固件】进行固件升级，等待进度完成 100%。

4．用户程序脱机擦除和下载

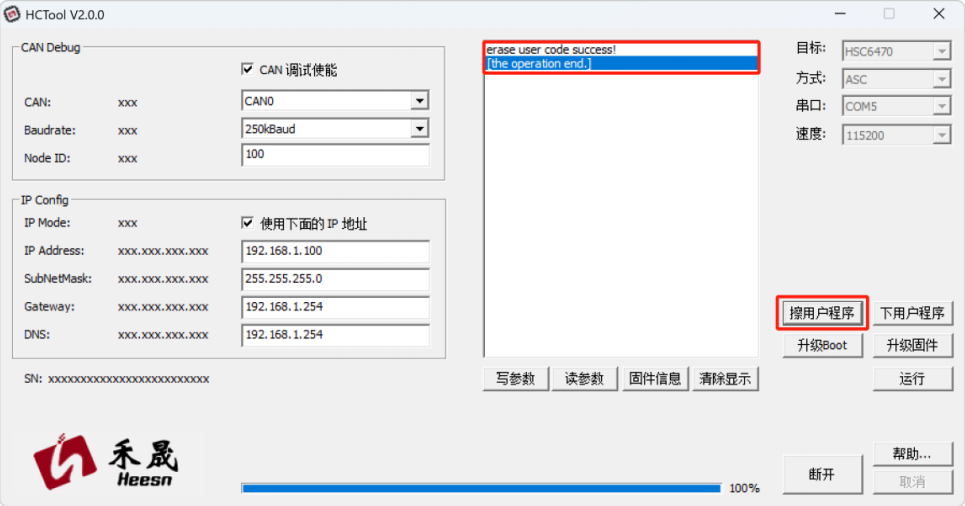

• 点击【擦用户程序】进行 UserCode，等待完成。提示“erase user code success”。

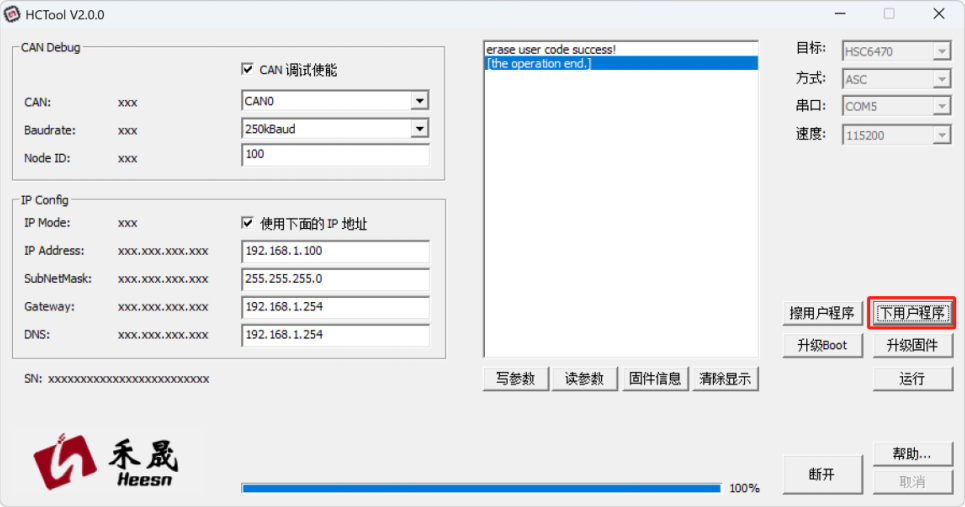

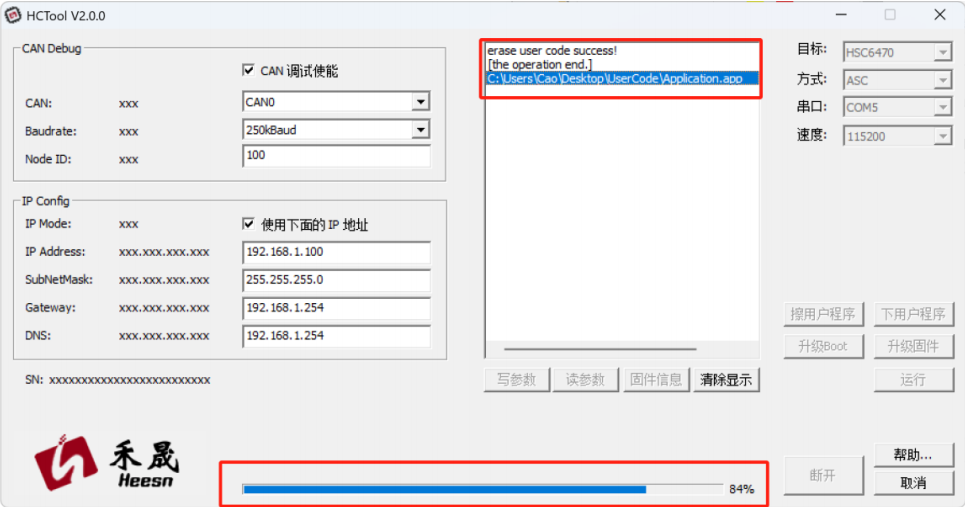

• 点击【下用户程序】

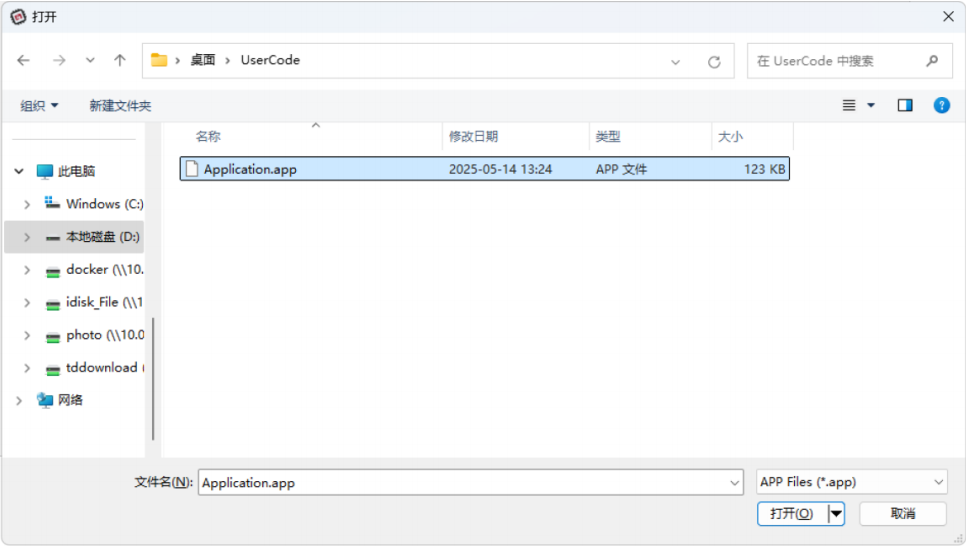

• 选择需要脱机下载的 .APP 文件。
• 脱机文件生成，请参考 CODESYS 帮助文档，或咨询官网技术支持

• 等待进度完成。提示“download user code success”。

5．IP 参数设置及 Can 调试配置

• 点击【读参数】，获取当前控制器通讯参数以及，SN 号码。

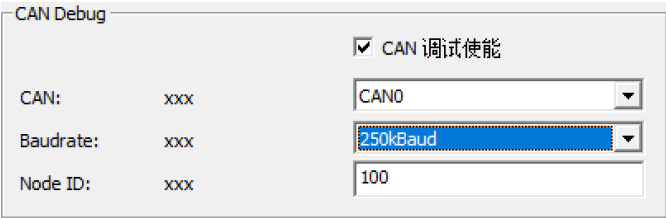

• 设置 Can 调试使能端口，波特率，NodeID 并勾选 CAN 调试使能。

【CAN 调试使能】：打开 CAN 调试功能，可以使用 CAN 接口进行 CODESYS 联机调试，下载等。
【CAN】：CAN 接口选择，可以选择启用 CAN 调试的接口，CAN0 或 CAN1。
【Node ID】：CAN 节点设置，设置控制器 CAN 调试节点。

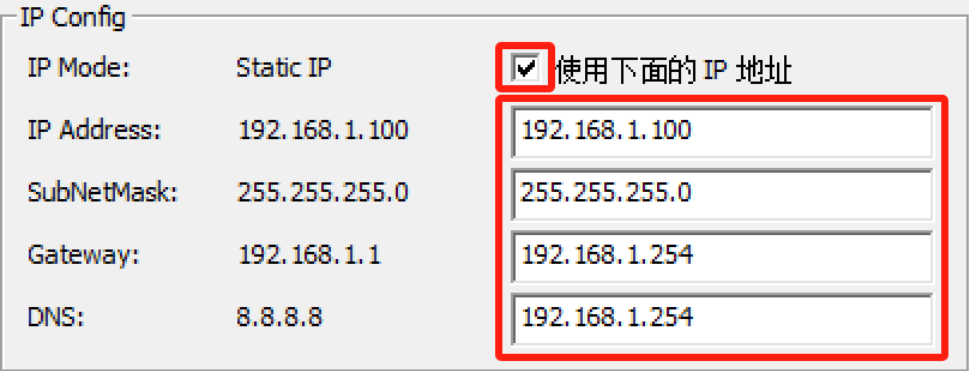

• 设置 IP 参数。

【IP Mode】：IP 模式设置，勾选使用静态 IP 模式。不勾选使用 DHCP 模式。
【以下设置在静态 IP 模式下有效】
【IP Address】：IP 地址设置，设置控制器 IP 地址。
【SubNetMask】：子网掩码设置，设置控制器子网掩码。
【Gateway】：网关地址设置，设置控制器网关地址。
【DNS】：DNS 服务器地址设置，设置控制器 DNS 服务器地址。

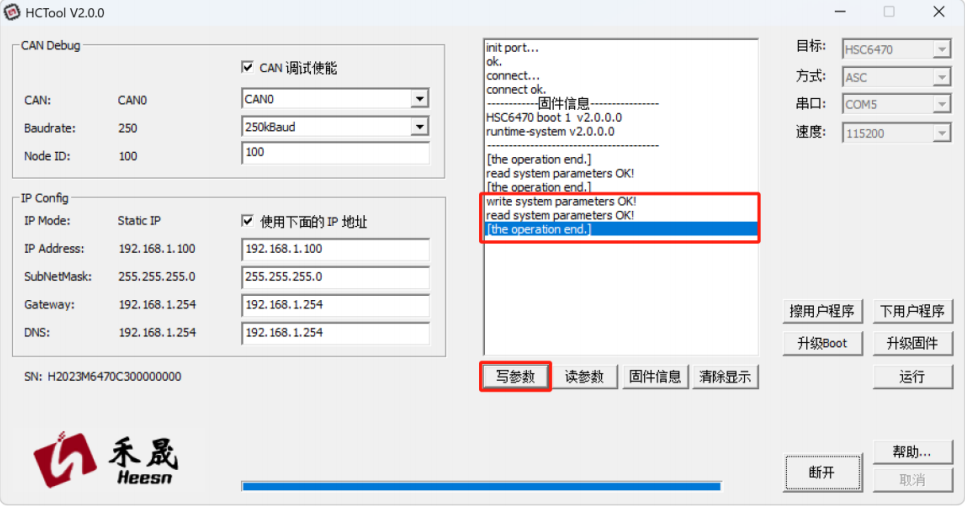

• 点击写入参数，保存当前参数设置，提示“write system parameters OK！”。

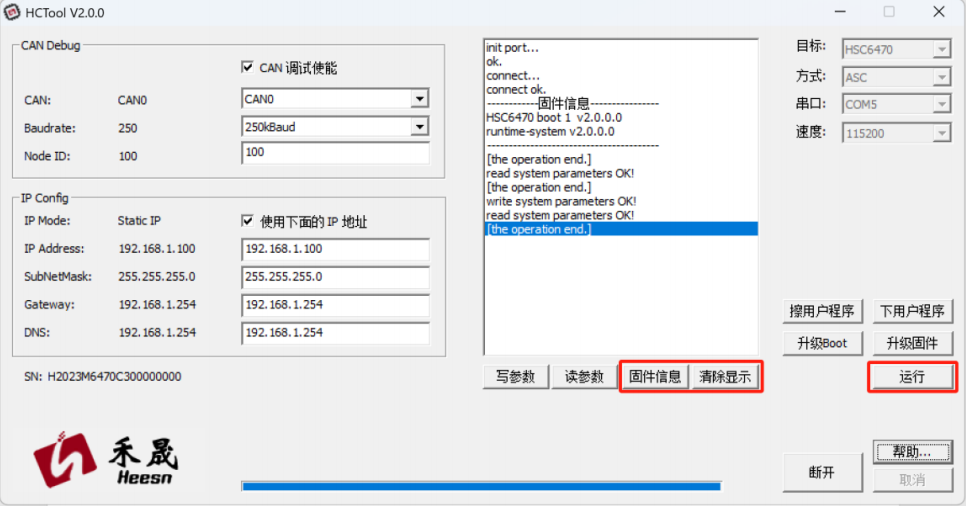

6．其他功能

【固件信息】：获取当前 Boot 版本和固件版本号。
【清除显示】：清除当前窗口提示。
【运行】：当设置或任意操作完成，点击【运行】进入正常运行，默认状态下红绿指示灯交替闪烁。
